Fabricación | Racores Hidráulicos
Fabricamos una amplia gama de racores y conexiones hidráulicas para tuberías y tubos flexibles que distribuimos a todo el mundo. La gama de racores y conexiones hidráulicas de Lekuona, están fabricados en acero según las normas ISO 8434-1 / DIN 2353 y diseñados de forma segura y sin fugas para la conexión de tuberías métricas con diámetros de 4 a 42 mm en la serie ligera, muy ligera y pesada.

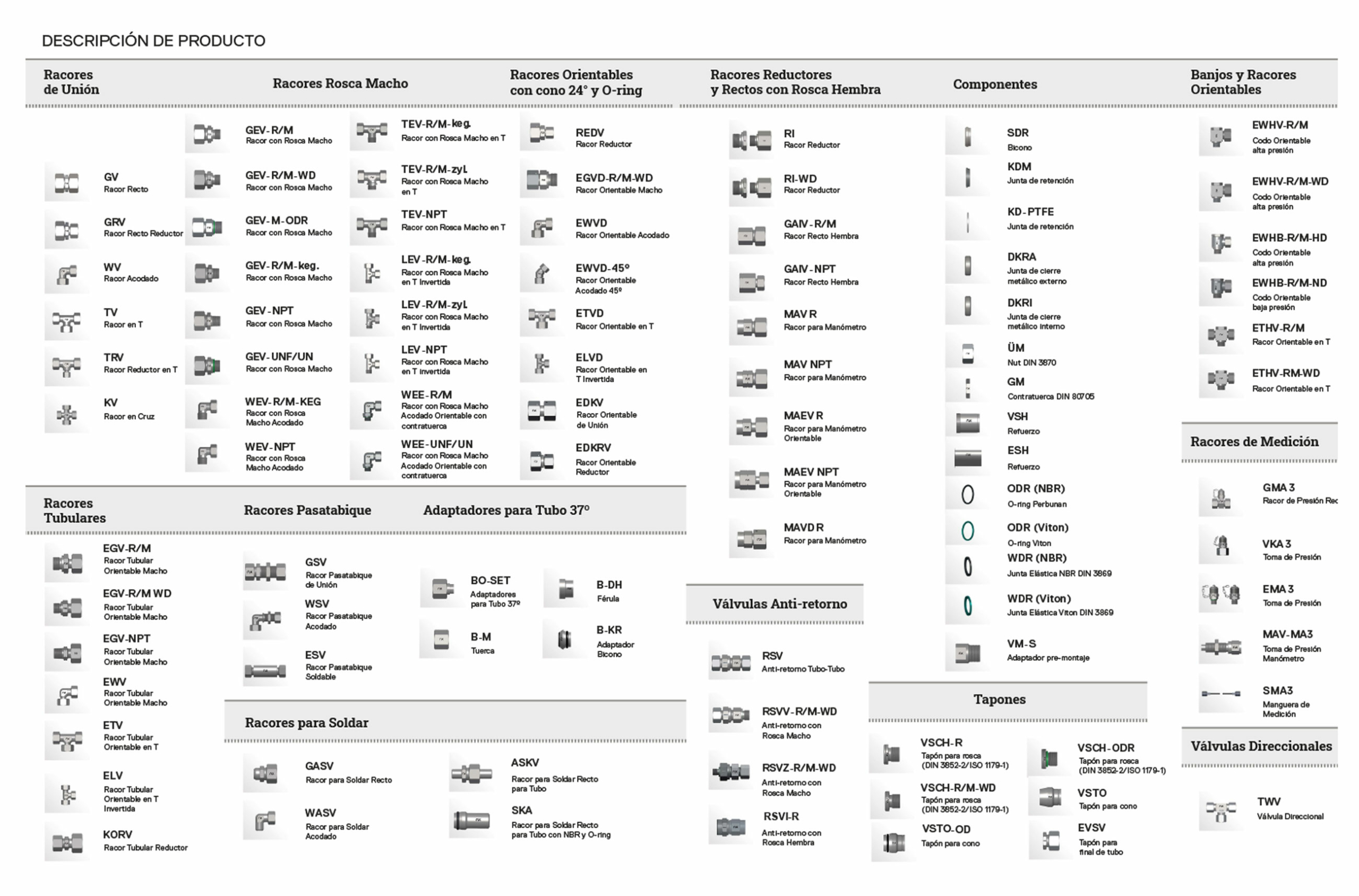

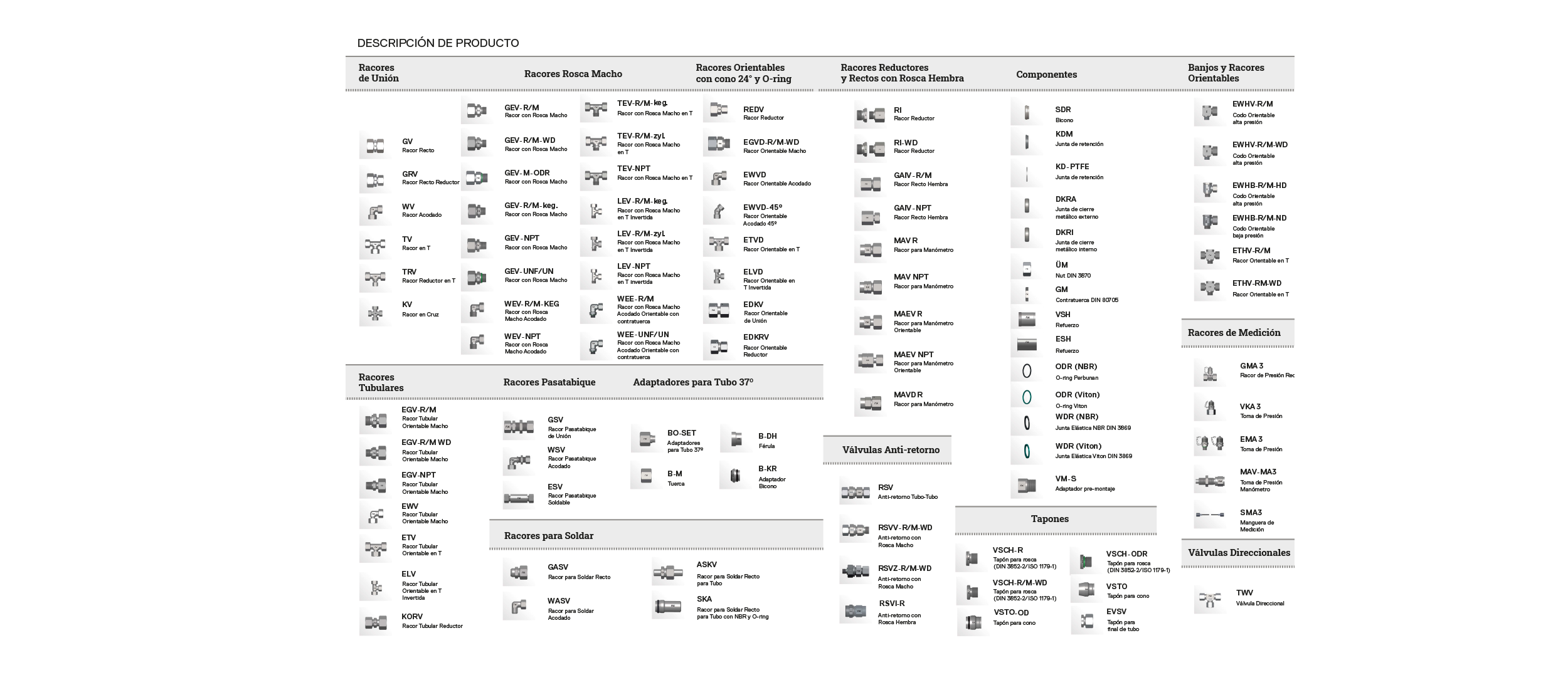

PRINCIPALES CARACTERÍSTICAS
Racor
Roscado
Roscado
Racor roscado de tubo con anillo de corte de doble borde
El uso de un anillo de corte de doble borde ofrece muchas ventajas frente a la gran mayoría de requisitos. Cuando se aprieta la tuerca de unión se realiza un corte en el tubo, primero el borde de corte delantero y a continuación el segundo borde. La profundidad de corte está limitada por el diseño del anillo de corte. Al mismo tiempo, el anillo se ha acuñado entre el tubo y la pieza de conexión. El bloqueo de los componentes se alcanza en este caso tanto en direcciones radial como axial.
Debido a la forma del perfil y al bloqueo seguro, las fuerzas aplicadas a la conexión se distribuyen a lo largo de toda la longitud del cono. Esto proporciona una protección óptima contra vibraciones, tensiones y fluctuaciones debido a la presión y la temperatura.
Racores Tubo
abocardado 37º
abocardado 37º
Conexión segura con una forma de taladro W, conforme a la norma DIN 3861 y finales de tubo abocardado 37º
El montaje es sencillo y puede repetirse tantas veces como sea necesario. El anillo cónico (con juntas insertadas), es introducido dentro del cuerpo hasta que hace tope. Debido a la forma del anillo cónico, éste está ligeramente acuñado dentro del cuerpo del racor. Cuando la tuerca es amarrada, la férula presiona sobre el abocardado del tubo lo cual a su vez presiona sobre el cono 37° del anillo cónico.
Su función de cierre es garantizado por la junta metálica/elastómero. Este montaje puede asegurar momentos de torsión y vibraciones. Grandes fluctuaciones en la temperatura no afecta a su funcionalidad.
Puntas
de soldar
de soldar
Las puntas de soldar son un suplemento lógico a las conexiones con biconos.
Los mismos racores con una forma de taladro W, conforme a la norma DIN 3861, y su correspondiente tuerca, son montadas con las puntas de soldar. Su correcta conexión viene dada por cierres metálicos y O-rings adicionales. Son apropiadas para esfuerzos extremos por vibraciones, impulsos de presión y fluctuaciones de temperatura.
¡Atención! Debido a las altas temperaturas usadas, la punta de soldar debe ser soldada al tubo antes de colocar el O-ring.
Racores cónicos /
Conexiones orientables
Conexiones orientables
Una conexión resistente a golpes de presión y vibración.
Los mismos racores con una forma de taladro W, conforme a la norma DIN 3861, y su correspondiente tuerca, son montadas con las puntas de soldar. Su correcta conexión viene dada por cierres metálicos y O-rings adicionales. Son apropiadas para esfuerzos extremos por vibraciones, impulsos de presión y fluctuaciones de temperatura.
Criterios de uso
Con el objetivo de elegir la conexión que mejor se adapte a nuestras necesidades, hay que considerar ciertos criterios previamente. Dependiendo de las circunstancias, requerimientos específicos y expectativas debemos elegir el racor que mejor cumpla con dichos criterios. En la selección de los racores roscados, hay que dar prioridad a la seguridad.
Debemos poner especial atención a los siguientes criterios:
- Máxima resistencia a cargas de presión.
- Temperatura.
- Dimensiones y presiones.
- Tiempo de vida del servicio, así como en el caso de repetir los montajes.
Normas
El programa de racores de Nexo Fittings cumple con las normas DIN 2353 e ISO 8434-1:
- Racores cono 24° – DIN 2353 / ISO 8434-1. Se suministra con biconos de doble arista (PDR).
- Biconos para racores 24° – DIN 3861 / ISO 8434-1.
- Racores para soldar y orientables 24° – DIN 3865 / ISO 8434-1.
- Racores abocardado 37° – SAE 514 / ISO 8434-2, con o sin cierre O-ring sobre cono 37°.
- Roscas métricas y BSP: DIN 3852-1+2+11, ISO 1179-2+3, DIN ISO 6149-2+3.
- Roscas NPT – SAE J 514, ISO 11926-2+3.
- Juntas FPM (ejemplo Viton®), bajo pedido PTFE (ejemplo Teflon®), y NBR.
Presiones
(según norma DIN2401)
(según norma DIN2401)
Todas las presiones son en unidades de presión (bar), de acuerdo a la norma DIN 2401. La temperatura es dada en centígrados (°C). Los ratios de presión son presión nominal (PN), y presión de trabajo (PB). En este contexto, hay que considerar la temperatura y las reducciones de presión en la información suministrada en los recuadros indicativos.
Presión nominal
(acero carbono)
(acero carbono)
La presión nominal es un valor relativo a la preión estática (DIN 2401). La tabla inferior indica dicho valor con una factor de seguridad 4-1.
Series
LL
L
L
L
S
Carga
Muy ligera
Ligera
Ligera
Ligera
Pesada
ø Exterior
4-8
6-10
12-18
22-42
6-10
12-16
20-38
Presión nominal
100
500
400
250
800
630
420
Temperaturas
Los racores de Nexo son fabricados de acero laminado o forjado con un recubrimiento de ZnNi (Zinc y Níquel). La temperatura de servicio de este material es de -20°C a +120°C.
Las juntas usadas con los racores Nexo Fittings tienen las siguientes temperaturas de trabajo:
- FPM (ejemplo Viton®) -25°C a +200°C
- PTFE (ejemplo Teflon®) -60°C a +200°C
- NBR (ejemplo Perbunan®) -30°C a +100°C
Reducciones de Presión
Hay que considerar reducciones de presión para los racores Nexo Fittings cuando se esperan elevadas temperaturas de trabajo.
Algunos de los sectores para los
que desarrollamos productos de racores hidráulicos
que desarrollamos productos de racores hidráulicos
Racores > CALIDAD
El departamento se encuentra equipado con un brazo de medición tridimensional romer multigage con software pc-dmis, una máquina de medición por coordenadas dea pioneer y diversos aparatos de medición como micrómetros, calibres, escalas digitales…..
Las nuevas tecnologías nos permiten ajustar nuestros resultados al máximo.
